Решетки Вентиляционные РКДК
Решетки Вентиляционные РКДК

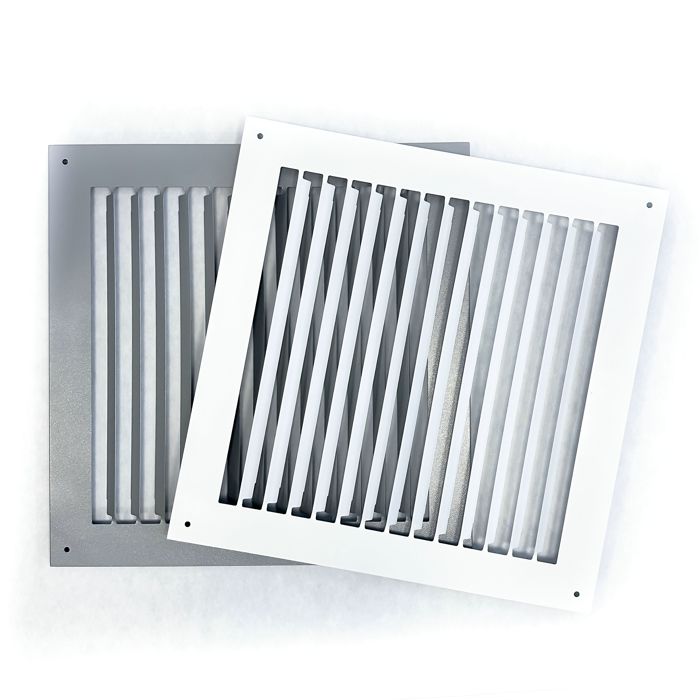

Декоративная решетка РКДК предназначена для защиты внутренней полости клапана от внешнего обзора, защиты от несанкционированного доступа к клапану и его исполнительному механизму, а также для предотвращения внешнего механического воздействия и попадания посторонних предметов.
Решетка РКДК может использоваться совместно с любым канальным противопожарным клапаном производства ООО «Виктория».
Решетка РКДК устанавливается на фланец канального клапана или фланец воздуховода. Решетка крепится непосредственно к фланцу клапана или воздуховода при помощи болтов М8. При установке решетки на канальных клапанах имеющих вылет створки за корпус клапанов, следует предусмотреть присоединение к фланцу клапана дополнительной секции воздуховода, длина которой компенсирует вылет створки.
Решетка РКДК обладает пониженным аэродинамическим сопротивлением, достигнутым за счет современной технологии изготовления и оптимального угла наклона жалюзи, обеспечивающих высокое значение коэффициента живого сечения. Ламели решетки не имеют вылета за габариты корпуса решетки, что обеспечивает отсутствие проблем при монтаже в любых условиях. Отверстия для крепления находятся на тыльной стороне, что обеспечивает возможность скрытого монтажа на фланец воздуховода.
Максимально допустимая скорость воздуха в проходном сечении РКДК составляет 30 м/с.
Решетка РКДК изготавливается из стали с последующей порошковой окраской в цвет по палитре RAL. Цвет по умолчанию RAL9016.
Проходное сечение решетки РКДК и коэффициент местного сопротивления, отнесенный к скорости воздуха в проходном сечении, приведены в таблицах.
Решетки РКДК изготавливаются с шагом размеров A и B в 50 мм, в диапазоне, определенном таблицей типоразмерного ряда.
|
Типоразмерный ряд и значение площади проходного сечения РКДК, м2 |
|||||||||||||||
|
|
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
|
100 |
0,008 |
0,016 |
0,024 |
0,033 |
0,041 |
0,046 |
0,054 |
0,062 |
0,070 |
0,078 |
0,086 |
0,091 |
0,099 |
0,108 |
0,116 |
|
200 |
0,016 |
0,033 |
0,049 |
0,065 |
0,082 |
0,092 |
0,108 |
0,124 |
0,141 |
0,157 |
0,174 |
0,183 |
0,200 |
0,216 |
0,233 |
|
300 |
0,024 |
0,047 |
0,071 |
0,094 |
0,118 |
0,132 |
0,155 |
0,179 |
0,202 |
0,226 |
0,249 |
0,263 |
0,287 |
0,311 |
0,334 |
|
400 |
0,032 |
0,063 |
0,095 |
0,127 |
0,159 |
0,178 |
0,210 |
0,241 |
0,273 |
0,305 |
0,337 |
0,356 |
0,387 |
0,419 |
0,451 |
|
500 |
0,039 |
0,078 |
0,117 |
0,156 |
0,194 |
0,218 |
0,257 |
0,296 |
0,335 |
0,373 |
0,412 |
0,436 |
0,475 |
0,513 |
0,552 |
|
600 |
0,047 |
0,094 |
0,141 |
0,188 |
0,236 |
0,264 |
0,311 |
0,358 |
0,405 |
0,452 |
0,499 |
0,528 |
0,575 |
0,622 |
0,669 |
|
700 |
0,054 |
0,109 |
0,163 |
0,217 |
0,271 |
0,304 |
0,358 |
0,412 |
0,467 |
0,521 |
0,575 |
0,608 |
0,662 |
0,716 |
0,771 |
|
800 |
0,062 |
0,125 |
0,187 |
0,250 |
0,312 |
0,350 |
0,412 |
0,475 |
0,537 |
0,600 |
0,662 |
0,700 |
0,762 |
0,825 |
0,887 |
|
900 |
0,070 |
0,139 |
0,209 |
0,279 |
0,348 |
0,390 |
0,460 |
0,529 |
0,599 |
0,669 |
0,738 |
0,780 |
0,850 |
0,919 |
0,989 |
|
1000 |
0,078 |
0,156 |
0,234 |
0,311 |
0,389 |
0,436 |
0,514 |
0,592 |
0,670 |
0,748 |
0,825 |
0,872 |
0,950 |
1,028 |
1,106 |
|
1100 |
0,085 |
0,170 |
0,255 |
0,340 |
0,425 |
0,476 |
0,561 |
0,646 |
0,731 |
0,816 |
0,901 |
0,952 |
1,037 |
1,122 |
1,207 |
|
1200 |
0,093 |
0,186 |
0,280 |
0,373 |
0,466 |
0,522 |
0,615 |
0,709 |
0,802 |
0,895 |
0,988 |
|
|
|
|
|
1300 |
0,100 |
0,201 |
0,301 |
0,402 |
0,502 |
0,562 |
0,663 |
0,763 |
0,863 |
0,964 |
1,064 |
|
|
|
|
|
1400 |
0,109 |
0,217 |
0,326 |
0,434 |
0,543 |
0,608 |
0,717 |
0,825 |
0,934 |
1,043 |
1,151 |
|
|
|
|
|
1500 |
0,116 |
0,232 |
0,347 |
0,463 |
0,579 |
0,648 |
0,764 |
0,880 |
0,996 |
1,111 |
1,227 |
|
|
|
|
|
Значение коэффициента местного сопротивления ζРКДК * ** |
|||||||||||||||
|
|
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
|
100 |
1,65 |
1,67 |
1,69 |
1,71 |
1,72 |
1,74 |
1,76 |
1,78 |
1,79 |
1,81 |
1,83 |
1,84 |
1,86 |
1,88 |
1,90 |
|
200 |
1,62 |
1,65 |
1,68 |
1,71 |
1,73 |
1,75 |
1,78 |
1,81 |
1,82 |
1,85 |
1,88 |
1,89 |
1,92 |
1,95 |
1,98 |
|
300 |
1,59 |
1,63 |
1,67 |
1,71 |
1,73 |
1,76 |
1,80 |
1,84 |
1,85 |
1,89 |
1,93 |
1,94 |
1,98 |
2,02 |
2,06 |
|
400 |
1,56 |
1,61 |
1,66 |
1,71 |
1,74 |
1,77 |
1,82 |
1,87 |
1,88 |
1,93 |
1,98 |
1,99 |
2,04 |
2,09 |
2,14 |
|
500 |
1,53 |
1,59 |
1,65 |
1,71 |
1,74 |
1,78 |
1,84 |
1,90 |
1,91 |
1,97 |
2,03 |
2,04 |
2,10 |
2,16 |
2,22 |
|
600 |
1,50 |
1,57 |
1,64 |
1,70 |
1,74 |
1,79 |
1,86 |
1,93 |
1,94 |
2,01 |
2,08 |
2,09 |
2,16 |
2,23 |
2,30 |
|
700 |
1,47 |
1,55 |
1,63 |
1,70 |
1,75 |
1,80 |
1,88 |
1,96 |
1,97 |
2,05 |
2,13 |
2,14 |
2,22 |
2,30 |
2,38 |
|
800 |
1,44 |
1,53 |
1,62 |
1,70 |
1,75 |
1,81 |
1,90 |
1,99 |
2,00 |
2,09 |
2,18 |
2,19 |
2,28 |
2,37 |
2,46 |
|
900 |
1,41 |
1,51 |
1,61 |
1,70 |
1,76 |
1,82 |
1,92 |
2,02 |
2,03 |
2,13 |
2,23 |
2,24 |
2,34 |
2,44 |
2,54 |
|
1000 |
1,38 |
1,49 |
1,60 |
1,70 |
1,76 |
1,83 |
1,94 |
2,05 |
2,06 |
2,17 |
2,28 |
2,29 |
2,40 |
2,51 |
2,62 |
|
1100 |
1,35 |
1,47 |
1,59 |
1,70 |
1,76 |
1,84 |
1,96 |
2,08 |
2,09 |
2,21 |
2,33 |
2,34 |
2,46 |
2,58 |
2,70 |
|
1200 |
1,32 |
1,45 |
1,58 |
1,70 |
1,77 |
1,85 |
1,98 |
2,11 |
2,12 |
2,25 |
2,38 |
|
|
|
|
|
1300 |
1,29 |
1,43 |
1,57 |
1,70 |
1,77 |
1,86 |
2,00 |
2,14 |
2,15 |
2,29 |
2,43 |
|
|
|
|
|
1400 |
1,26 |
1,41 |
1,56 |
1,70 |
1,78 |
1,87 |
2,02 |
2,17 |
2,18 |
2,33 |
2,48 |
|
|
|
|
|
1500 |
1,23 |
1,39 |
1,55 |
1,70 |
1,78 |
1,88 |
2,04 |
2,20 |
2,21 |
2,37 |
2,53 |
|
|
|
|
* В таблице приведен КМС для направления воздушного потока от лицевой поверхности РКДК в сторону монтажного проема. При обратном направлении потока воздуха, приведенное в таблице значение, следует умножить на коэффициент 0,87.
** Приведены значения КМС для основных размеров РКДК. Для получения значений площади проходного сечения и КМС для промежуточных размеров РКДК, следует применить метод линейной интерполяции.
